Réaliser des diagramme FAST en LaTeX

J'ai récemment eu besoin d'insérer des diagrammes FAST dans un rapport en LaTeX. J'ai d'abord pensé les réaliser sur un logiciel de diagramme comme dia pour l'insérer comme une image et puis j'ai découvert le paquet fast-diagram qui définit un environnent et des commandes LaTeX pour réaliser un joli diagramme FAST facilement.

C'est très simple d'utilisation, on importe le paquet avec \usepackage[raccourcis]{fast-digram} et ensuite :

\begin{fast}{Fonction de service}
       \FT{FT1}
       {
         \FT{FT2}
         {
           \ST{Solution technique}
         }
       }
       \FT{}
       {
         \FT{FT3}
         {
           \ST{ST2}
         }
       }
       \FT{FT4}
       {
         \ST{ST3}
       }
\end{fast}
\fastReset

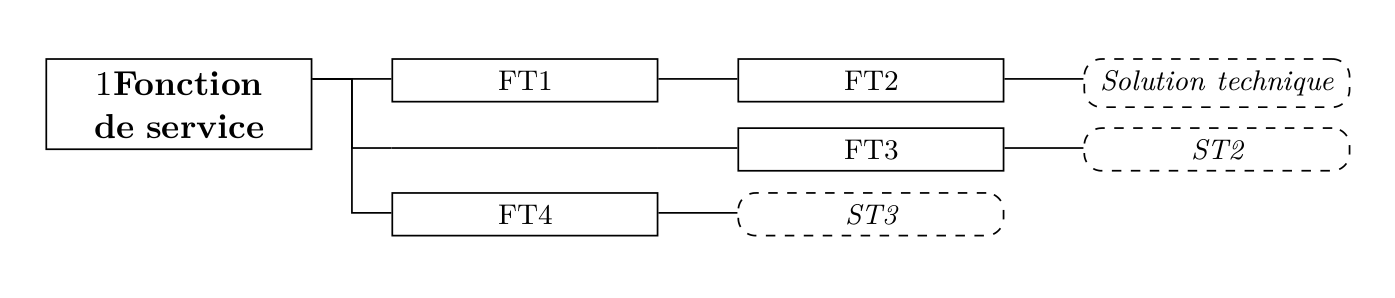

ce qui donne :

On peut également modifier la largeur des boîtes avec \renewcommand*{\fastLargeurBoite}{8em} par exemple pour une largeur de 8em. Idem pour la hauteur avec \renewcommand*{\fastHauteurBoite}{3em}.

C'est facile et très complet. La documentation complète est là : http://www.tug.org/texlive//devsrc/Master/texmf-dist/doc/latex/fast-diagram/help.pdf
